网格布施工图与网格布 外墙保温抗裂施工指南

一、网格布在施工图中的作用与识图要点

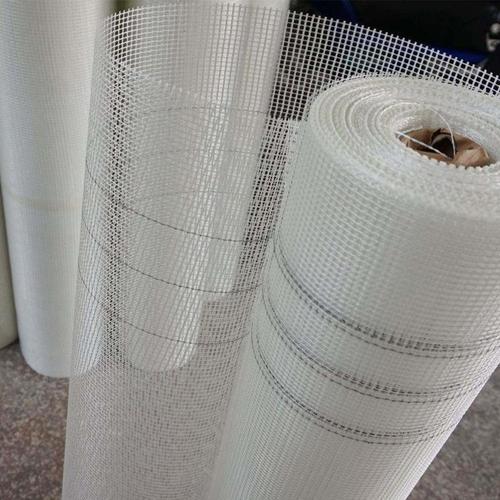

网格布是外墙保温系统中不可或缺的抗裂增强材料，通常铺设在抹面砂浆层中。在施工图上，它一般用虚线或细实线表示，标注为“耐碱网格布”或“玻纤网格布”。识图时需注意：网格布应连续铺设，遇门窗洞口时需在四角沿45°方向加铺一道300mm×400mm的附加网格布，防止应力集中导致开裂。

二、网格布的技术要求与选择

常用的耐碱玻璃纤维网格布单位面积质量≥130g/㎡，耐碱断裂强力保留率≥50%。施工图会明确网格布的搭接宽度：普通部位横向搭接≥100mm，竖向搭接≥80mm。在建筑物首层或易受冲击部位，通常要求采用双层网格布或加强型网格布（如单位面积质量≥160g/㎡）。

三、施工流程与质量控制

1. 基层处理：清理墙面浮灰、油污，填补孔洞。
2. 抹第一道抹面砂浆：厚度约2-3mm，均匀覆盖。
3. 铺贴网格布：立即将网格布压入湿砂浆中，用抹刀由中间向四周压实，确保无褶皱、空鼓。
4. 抹第二道抹面砂浆：待第一道稍干后，再抹一道砂浆，完全覆盖网格布，总厚度控制在3-5mm。
5. 验收：网格布应位于砂浆层中间偏外，不得外露。用2m靠尺检查平整度，偏差≤3mm。

四、常见问题与预防措施

• 网格布外露：砂浆太薄或压入不实，需补抹砂浆后重新压入。
• 搭接不足：按图纸要求留足搭接长度，严禁干搭。
• 阴阳角处理：阴阳角处网格布应连续绕角搭接，每侧压过≥200mm。

遵循施工图与规范要求，正确选用和铺贴网格布，能有效提高外墙保温系统的抗裂性和耐久性。
